今天就是談?wù)?/span>給長沙七星幼兒園三棟房子（禮堂食堂，辦公室研發室，教學樓）做好綜合防雷措施，因為是新建大樓，之前沒有做過防雷，該院處于比較空曠地帶，并且好幾顆幾十年的參天古樹，很容易遭到雷擊，對人員和幼兒園設備有著很大的威脅，所以現在我們必須做一個完善的防雷方案來做到有效的預防，減少雷擊事故的發生。因為篇幅問題，這里只談直擊雷防護和防雷地網的制作，供大家參考學習。

 直擊雷的防護

 直接雷擊的防護應采用優化避雷針或避雷帶。按照滾球法計算被保護物應在接閃器的保護范圍內，接地沖擊電阻不大于10Ω。避雷裝置包括：接閃器、引下線和接地裝置。在此方案中，考慮在古樹旁邊的教學樓和食堂禮堂兩棟上邊裝我們長沙科盛嘉優化避雷針，保護古樹及屋面不受雷擊，避雷針必須離易導電物體不少于3米的距離，然后在三棟建筑物的屋面檐角、女兒墻或天溝位置敷設避雷帶，避雷帶采用外敷，其支撐件高150毫米，間距1米，連接方式采用焊接，并做好防腐處理，避雷帶用材是直徑為12毫米的熱鍍鋅圓鋼；所有需要做的直擊雷措施均應可靠接地，接地體可采用建筑物的主筋，已做好的接地裝置和新做人工接地樁的形式接地，要求避雷帶單根引下線的接地電阻小于10歐姆，連接方式均采用焊接。若現場為建筑物為坡屋頂，則考慮在每根避雷帶支撐架的下端做1個小型的固定基座，現場采用混泥土直接澆注，強度為C20.

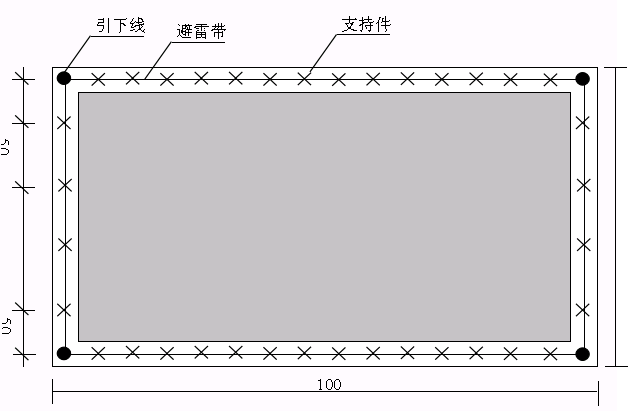

避雷帶的主要功能是安全，即遭受雷擊時，應當在最大范圍內使建筑物、設備和人身得到保護，這是第一位的。但避雷帶敷設安裝的觀感質量也是十分重要的。因此，我們要求在避雷帶敷設前，應先測量，彈線定位把支持件預埋固定好。首先應當把避雷帶每一處轉角部位的支持件確定，從轉角中心到兩端支持件的距離宜為250-300mm，且應對稱設置。

長沙優化避雷針高度計算。

  采用雙支避雷針對幼兒園進行防直擊雷保護，按三類防雷建筑設計，滾球半徑60米。

r_x:避雷針在h_x高度的XX’平面上的保護半徑；取10米

hx：被保護物高度；取20米

hr：滾球半徑，取60m。

h：避雷針高度

經計算h=30m，因為是做在屋頂?shù)?，屋頂高度分別是18米和10米，所以兩根長沙科盛嘉優化避雷針高度分別是30-18=12米，30-10=20米

材料數量（大約數據），禮堂食堂樓長寬高分別是20M*22M*10M。避雷帶圍著房子一圈，及4根引下線，所需避雷帶共計約（20+22）*2+10*4=124M，支撐桿，1米一個，124個支撐桿，0.15米一根，共計124*0.15=19M，所以禮堂食堂共計124+19=143米

辦公室研究樓長寬高分別是32M*12M*10M。避雷帶圍著房子一圈，及4根引下線，所需避雷帶共計約（32+12）*2+10*4=128M，支撐桿，1米一個，128個支撐桿，0.15米一根，共計128*0.15=19M，所以辦公室研究樓共計128+19=147米

教學樓樓長寬高分別是15M*35M*18M。避雷帶圍著房子一圈，及4根引下線，所需避雷帶共計約（35+15）*2+18*4=172M，支撐桿，1米一個，172個支撐桿，0.15米一根，共計172*0.15=26M，所以教學樓共計172+26=198米

接地線共計12條，每條按10米計算，共計12*10=120米

三棟樓共計直徑12圓鋼：143+147+198+120=608米

避雷帶的連接應采用焊接方式，焊接處焊縫應平整，不應有夾渣、咬邊、焊瘤等現象。焊接后就及時清除焊渣，并在焊接處涂上防銹漆。（如下圖）

 二、 地網設計

防雷地網的制作，地網是避雷針、避雷帶、避雷器等設施有效發揮作用的保障。在房屋四周距外墻不少于3米的地方挖溝埋設接地體，作為直擊雷和感應雷的地網。接地電阻應小于4歐姆。因為地理位置以及現場裝修的原因，我們決定在教學樓前的花壇和沙池里面分別做兩個大約20米和30米圓圈小地網，然后把兩個地網從中間聯接起來，沙池往那邊延伸約10米，花壇往旁邊延伸10米， 共計約70米的地網。

接地是防雷工程中一個重要的環節，地網是雷電流最終去處，地網的好壞直接影響到防雷效果的好壞。沒有一個合理、良好的地網不但起不到很好的防雷效果，甚至有時會適得其反。

根據建筑物防雷規范及甲方要求該幼兒園接地網接地電阻應小于4Ω。而這個幼兒園沒有做地網，不符合接地電阻應小于4Ω要求。具體措施如下:

1）在花壇里面挖溝敷設地網，溝深0.6到1米，寬0.6到1米，水平接地體采用40*4熱鍍鋅扁鋼，垂直接地體采用50*5*1500熱鍍鋅角鋼，并且用降阻輔材輔助，采用長沙高效防腐降阻劑，長沙科盛嘉防雷接地模塊（500*400*60），垂直接地體之間間距不小于3米。共計材料，扁鋼20米，1.5米角鋼6跟，記9米，銅包鋼，接地模塊分別6個，降阻劑0.4噸。

2）在沙池里面挖溝敷設地網，水平接地體采用40*4熱鍍鋅扁鋼，垂直接地體采用50*5*1500熱鍍鋅角鋼，并且用降阻輔材輔助，采用降阻劑，接地模塊，銅包鋼接地棒，垂直接地體之間間距不小于3米。共計材料，扁鋼30米，1.5米角鋼10跟，記15米，接地模塊分別10個，降阻劑0.6噸。

3）然后分別從沙池和花壇延伸的10米所虛材料共計20米，和花壇所需材料大致一致，共計材料，扁鋼20米，1.5米角鋼6跟，記9米，銅包鋼，接地模塊分別6個，降阻劑0.4噸。

材料統計：熱鍍鋅扁鋼共計70米

          角鋼共計9米+15米+9米=33米

          防雷接地模塊共計6+10+6=22塊

          防雷接地降阻劑共計0.4+0.6+0.4=1.4噸

 此篇接下篇幼兒園感應雷防護
